Når aluminiumskanalen holder op med at tjene sin plads
De fleste lineære armaturer og rørarmaturer har stadig som standard en aluminiumskanal med et klik-afdækning, og med god grund: aluminium trækker varmen fra LED-kortet og giver armaturet en førsteklasses følelse. Men et sted mellem den godkendte prøve og den tredje produktionskørsel begynder en masse OEM-teams at stille et skarpere spørgsmål. Hvor meget af det aluminium udfører termisk arbejde, og hvor meget er der bare, fordi det sidste projekt brugte det?
Her er den ærlige rammekøbere, som rent faktisk vil have og sjældent ses tydeligt: Skift til en coekstruderet polycarbonat LED-profil kan gøre delen lettere og billigere, men den fordel kommer med seks omkostninger, du prissætter først, nemlig varme, prikskjulning, gulning, brandklasse, produktionskonsistens og værktøjsøkonomi. Aluminium er omtrent dobbelt så tæt som polycarbonat (ca. 2,7 mod 1,35 g/cm³), så ved at trække metalgulvet ud falder armaturets vægt i det øjeblik, du gør det, og det sparer forbindelser på tværs af en beholder. Det virkelige spørgsmål er, hvad du giver op for at få det, så dette stykke går alle seks porte, som jeg ville gå en kunde gennem dem, før jeg citerede.
Hvad en enkelt-pass coekstrudering virkelig gør
Det hjælper at forestille sig terningen frem for den færdige del. Ved co-ekstrudering mødes to eller flere smelter inde i et værktøj og binder ved den molekylære grænseflade, mens de stadig er smeltede, så en mælkeagtig-klar-over-sort profil kommer ud smeltet, ikke limet. Det er sådan, du får en to-koekstruderet PC LED-rørprofil (en diffuserende optisk flade over en lys-blokerende base) i én sammenhængende længde uden sekundær samling. Det samme princip lader en stiv kerne bære en blødere tætningslæbe til en IP--klassificeret pakning eller en UV--hærdet hætte på en standard optisk krop.
Den kommercielle årsag til, at dette er vigtigt, er, at den samme co-ekstrudering får sit hold overalt: den sletter monteringstrin.
I et af vores egne dobbelte-durometerprofilprogrammer reducerede foldning af en tre-mekanisk-afklippet enhed til en enkelt coekstruderet profil monteringsarbejdet med ca. to-tredjedele og tog en meningsfuld bid af pr-enhedspris, ikke fordi materialet blev billigere af de tre, men fordi materialet blev billigere. En belysningsprofil afspejler sjældent den nøjagtige opdeling, men mekanismen overføres: hvert lag, du ekstruderer sammen, er en del, du ikke køber, lagerfører og klipper på senere. Hvis selve processen er ukendt, vores primer påco-ekstrudering og tri-ekstruderingdækker, hvordan materialeparring og matricedesign faktisk fungerer.

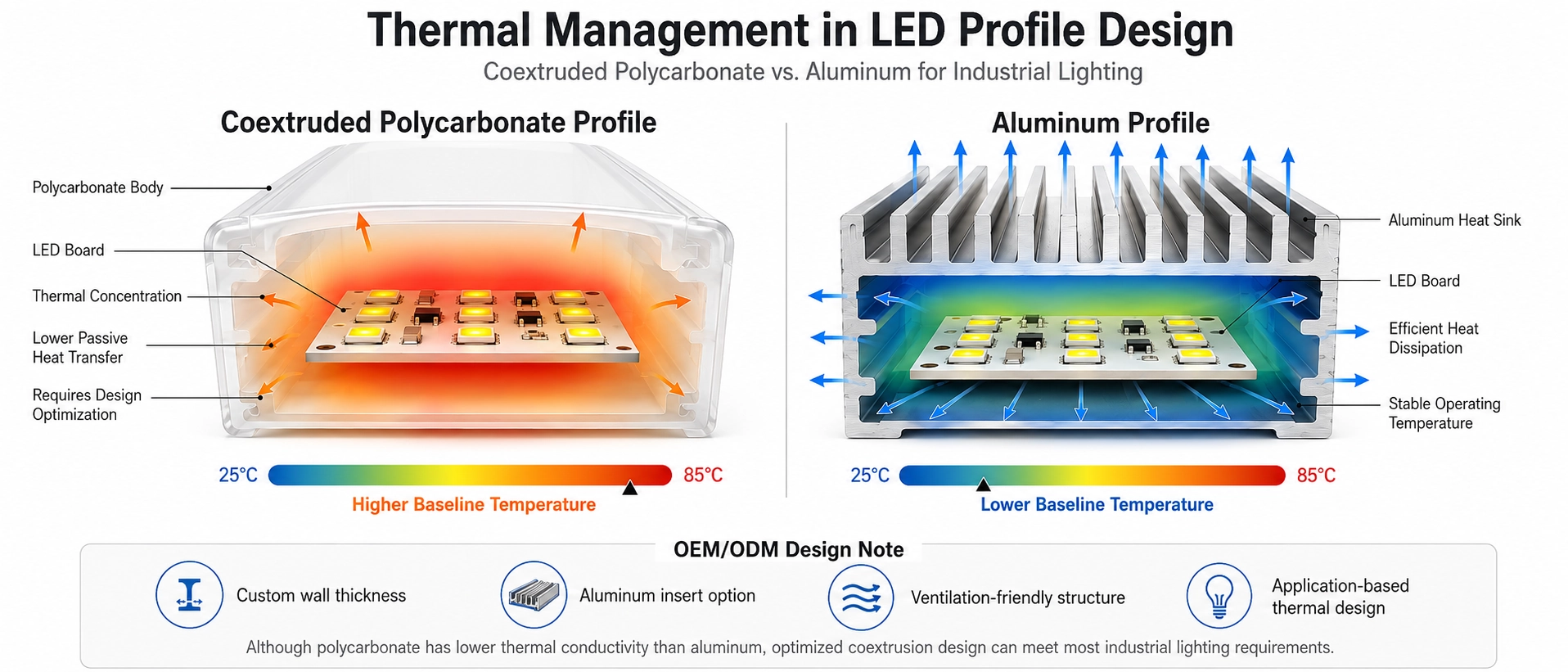

Port 1 -, hvor varmen rent faktisk går
Det er den indvending, som enhver erfaren ingeniør rejser først, og det har de ret i. Polycarbonat er en termisk isolator; dens ledningsevne ligger tæt på 0,19-0,25 W/m·K mod ca. 200 W/m·K for de aluminiumslegeringer, der anvendes i LED-kanaler (Wikipedia). Pak et hårdt-bræt helt ind i pc'en, og du fanger varme ved krydset, som stille og roligt æder lumenvedligeholdelse og liv. Lange fulde-pc-rør gør det værre: De kan synke under deres egen vægt og misfarves, hvor varmen koncentreres. Så den ærlige sammenligning af en polycarbonat LED-profil vs aluminium på varmeafledning er ikke i nærheden: aluminium vinder direkte som en varmevej.
Netop derfor er den coekstruderede profil en mellemvej, ikke en erstatning for kølepladen. Som en arbejdsregel er vi under ca. 15-20 W/m kontinuerligt drev komfortable med at fjerne aluminiumsgulvet og lade en co-ekstruderet pc-base gøre det strukturelle og optiske arbejde; ovenover beholder vi en termisk rute i designet: et ledende-fyldt basislag, en tyndt bundet aluminiumsindsats eller en pladebagside-, der er åbent til en vask. Den tærskel er dog ikke et svært tal; den skifter med LED-densitet, omgivelsestemperatur, kabinettætning og driftscyklus, som er den variable, som de fleste "plastik vs metal"-omkostningssammenligninger stille og roligt udelader, og den vi fastholder mod dit faktiske bord ved prøvetagning.
Gate 2 - Skjuler dioderne uden at dræbe outputtet
Købere bedømmer en diffusor ud fra én ting på bænken: kan du se prikkerne? At komme til en ren, kontinuerlig lyslinje er en tre-forhandling mellem diffusor-uklarhed, profildybde og LED-afstand, ikke en egenskab, du kan bestille fra en enkelt linjepost. Skub haze op med en opal formulering, og prikkerne forsvinder smukt, men transmissionen kan falde 30-40 % i processen, så armaturet mister lumen præcis, hvor spec-arket lovede lysstyrke.
Der er en tommelfingerregel, der er værd at sætte pris på geometrien tidligt: en opal diffuser skal generelt sidde mindst ~8 mm fra kilden for at begrave hotspotsene, og tættere boards (120+ LED'er/m eller COB) giver dig mulighed for at køre et mere lavvandet, højere-transmissionsdæksel. Denne handel, tåge i forhold til afstand mod tæthed, er den del af en co-ekstruderet PC LED diffuserprofil, der skal sam-designes med dit board, ikke specificeret isoleret, og det er her, en god ekstruder skubber tilbage på din tegning i stedet for blot at citere den. Vi går dybere ind på mekanikken iforhindrer LED-lyse pletter.
Port 3 - Hvorfor delen gulner, og hvordan coekstrudering svarer på det
Gulning får skylden på sollys, men indendørs armaturer gule også. Driveren er kombineret stress: varme plus den nære-UV og høj-energi blåt lys, hvide LED'er kaster mod deres fosfor. Over tusindvis af timer, der starter foto-oxidation i ustabiliseret polycarbonat, skiftende farvetemperatur og barberingsoutput. Pc af optisk-kvalitet skubber den termiske halvdel tilbage, med VICAT-blødgøring over ~120 grader og en glasovergang omkring 145-150 grader, men graduering alene stopper ikke den{10}}lysdrevne halvdel.
Dette er en af coekstruderingens mere støjsvage fordele. I stedet for at fylde hele væggen med dyr UV-stabilisator, kan du coekstrudere en tynd UV--bestandig hætte over en standard optisk kerne, og koncentrere beskyttelsen, hvor strålingen lander. På udendørs og høje-timers opgaver, vi har sporet, har en brugerdefineret coekstruderet LED-profil af polycarbonat bygget med det hættelag holdt farve, hvor et ustabiliseret dæksel ville have brunet inden for et par sæsoner. Hvis du stadig vejer selve basismaterialet, er vores sammenligning afLED diffuser materialer, PMMA vs polycarbonatlægger ud, hvor hver enkelt vinder.
Port 4 - Brandklassen, der stille og roligt dræber projekter
For kommerciel belysning, offentlig belysning-og offentligt rum er brændbarhed ikke en funktion. Det er en port, hver indvendig plastik rydder, før noget andet tæller. Standard optisk pc kan specificeres fra UL 94 V-2 op til V-0, og skinnearbejde stabler hårdere forhindringer: EN 45545-2, NFPA 130 og 850 graders glødetrådstest. En "normal" mælkeagtig pc-lampeskærm uden branddokumentation kommer simpelthen ikke ind i den samtale, uanset hvor god dens optik er.
Den praktiske lektion er at behandle brandklassen som en harpiks--og-dokumentationsbeslutning, der er truffet på tilbudsstadiet, ikke en boks, der er afkrydset i slutningen. Når materialet er flamme-bedømt fra harpiksen og opefter, og leverandøren kan udstede de testdata, dit homologeringsteam har brug for, fjerner du en komponent fra compliance-filen i stedet for at tilføje en til at jage. Det er logikken bag voresLED-lysdiffusor i skinne-kvalitet, som kører UL 94 V-0 som standard på den samme diffusions-pc-platform, som vi udviklede til et Guangzhou-metroprogram, og vi kan udstede UL 94 V-0 og 850 graders glødetrådsrapporter, som din homologeringsfil har brug for.
Port 5 - Hvor konsistens vindes eller tabes
Her er en fejltilstand udenforstående undervurderer: på en diffuser, en procesfejleren optisk defekt. Polycarbonat er hygroskopisk, så springet eller kort tørring viser sig under baggrundsbelysning som ujævn glød, ikke en kosmetisk plet, og en ubalanceret matrice forvandler flow- og svejselinjer til synlige bånd i det øjeblik, LED'erne tændes. Det er derfor, nogle betræk ser fine ud på bænken og først forkerte efter montering. Måden at læse en leverandør på en coekstruderet polycarbonat LED-profil er at spørge, hvordan de håndterer præcis disse tre slips:
| Proces slip | Hvordan det viser sig på en tændt diffuser |
|---|---|
| Utilstrækkelig harpikstørring | Sølvstriber og mikro-bobler læses som pletvis, ujævn glød |
| Ubalanceret lagflow | Svejse- og flowlinjer vises som lyse/mørke optiske bånd |
| Tværsnitsdrift i løbet af en løbetur | Dækslet stopper med at sidde konsekvent på kanalen |

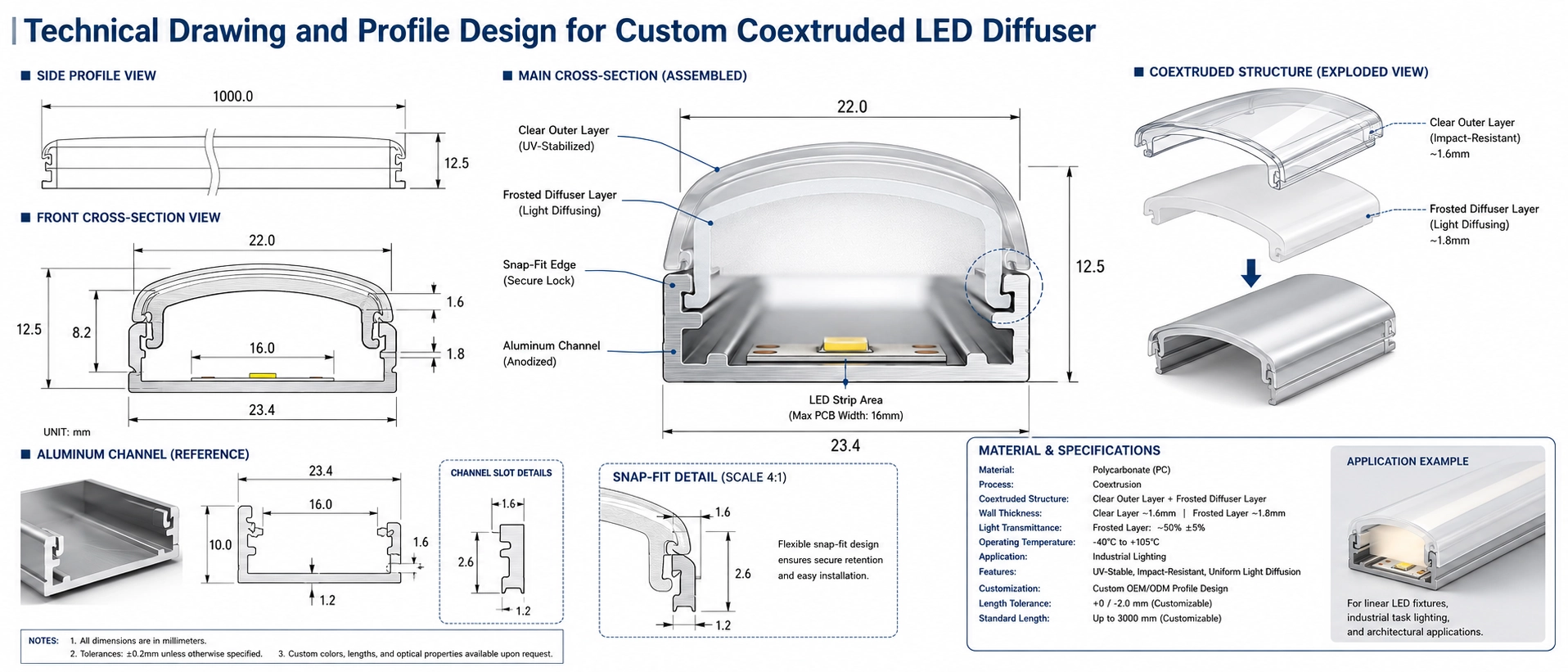

Dimensionel disciplin sidder ved siden af optikken. Ekstruderede profiltolerancer følger anerkendte serier (DIN 16941 definerer præcision, standard og kommercielle kvaliteter) og et dæksel, der skal klikke på en kanal over en levetid på seks-meter længde eller dør på sektionskontrol, hvilket er et værktøj-og-processvar, ikke et løfte.
Gate 6 - Værktøj, MOQ og den gennemløbstid, du rent faktisk føler
Brugerdefineret betyder en terning, og en terning betyder, at prisen ikke er et enkelt tal, hvilket er grunden til, at enhver leverandør, der angiver dig et fast pr-meter tal-uset, gætter. Hvad din coextrusion polycarbonat LED-profil faktisk koster per meter, og hvor MOQ'en lander, bevæger sig med et par ting:
| Hvad flytter din pr-meterpris og MOQ | Hvorfor det bevæger sig |
|---|---|
| Tværsnitskompleksitet og vægtykkelse | Mere dysearbejde og langsommere linjehastighed |
| Antal lag (to-farvede eller en UV-hætte) | En ekstra ekstruder og dysekanal |
| Flammegrad og finish | Højere-omkostninger på harpiks og tilsætningsstoffer |
| Årlig volumen | Værktøj afskrives over løbet |
Det største håndtag på din tidslinje er alligevel ikke prisen pr-meter: det er, om værktøjet er skåret i-huset. Vi driver 45 ekstruderingslinjer og vores eget værktøjsværksted, som drejer en specialfremstillet matrice på cirka 72 timer og lader os ekstrudere sektioner op til 500 mm brede. Det er forskellen mellem at gentage en profil i dage og venteuger i en ekstern butik, når en tegning ændres sent, som tegninger altid gør. For et OEM/ODM coextrusion PC LED-profilprogram er denne kontrol normalt mere værd end et par cent per meter, fordi en glidende lancering dværger materialets delta. Det reelle tal kommer ud af en sektionstegning, ikke en blog, som er det punkt, hvor det er værd at tale.
Hvad skal du låse, før du sender anmodningen
Den hurtigste vej til et stabilt tilbud, og en del, der virker første gang, er at rette disse, inden tegninger udkommer, fordi hver enkelt ændrer både værktøj og materiale.
| Spec for at låse | Hvorfor det flytter citatet |
|---|---|
| Måltransmission og dis | Indstiller diffusorens formulering og optikken-i forhold til-lysstyrken-afvejning |
| LED-til-at dække afstand og LED-densitet | Beslutter om prikkerne kan skjules i din dybde |
| Kontinuerlig driftstemperatur | Driver harpikskvalitet og om en varmebane skal forblive i designet |
| Påkrævet flammeklasse (UL 94 V-2/V-0, EN 45545-2) | En harpiks-og-dokumentationsbeslutning, ikke en eftertanke |
| Tværsnitstegning og maks. bredde | Bestemmer terningen; sektioner er op til 500 mm brede |
| Årlig volumen | Angiver værktøjsafskrivning og den reelle pris pr.-meter |
Hvis dit armatur læner sig op af optikken mere end kanalen, er vorespolycarbonat LED lys diffuserrækkevidde er det hurtigere udgangspunkt for den samtale.
Ofte stillede spørgsmål
Q: Kan en coekstruderet polycarbonat LED-profil erstatte en aluminiumskanal?
A: I lavere- og mellem-strømarmaturer, ja: coekstrudering af et diffuserlag med en reflekterende base fjerner aluminiumsgulvet og reducerer vægten; over ca. 15-20 W/m, hold en varmebane.
Spørgsmål: Bliver en polycarbonat LED-profil gul med tiden?
Sv: Standard-pc kan gulne fra kombineret varme og LED blå/nær-UV-eksponering, men UV-stabiliserede kvaliteter eller et co-ekstruderet UV-hættelag holder farven i årevis.
Q: Hvilken flammevurdering kan en coekstruderet PC LED-profil opfylde?
A: Optisk pc kan specificeres fra UL 94 V-2 til V-0, med 850 graders glødetråd og EN 45545-2 / NFPA 130 dokumentation tilgængelig for transit og offentlige projekter.
Sp: Hvordan stopper jeg med at se LED-prikker gennem diffusorens lampeskærm?
A: Kombiner en højere-opal-formulering med uklarhed, tilstrækkelig LED-til-at dække afstand (omkring 8 mm eller mere) og tættere LED'er eller COB, og accepter, at mere uklarhed bytter noget transmission væk.
Q: Hvad er typiske MOQ og leveringstider for en tilpasset profil?
A: MOQ-skalaer med matricekompleksitet og lagantal snarere end et fast tal; med internt-værktøj, er prøvetagnings- og formtidslinjer kortere end outsourcede-leverandører.
Designer det med en coekstruderingsspecialist
Hver af disse seks porte er et sted, hvor et projekt går i stå, og hver enkelt er lettere at rydde, når optikken, harpiksen, brandfilen og matricen bliver besluttet sammen i stedet for i rækkefølge. Det produktive næste trin er ikke endnu et spec-ark; det er en snittegning og en prøve. Som ekstruder, der har kørt sit eget værktøjsværksted siden 1998 (ISO 9001 certificeret, 45 linjer, sektioner til 500 mm, med UL 94 V-0 materiale og brand-testdokumentation på forespørgsel), kan vi samudvælge materiale og geometri i forhold til din armaturtegning og bevise det på en prøve, før du kører. Se, hvordan lagene samles på vorescoekstruderet polycarbonat LED-profilarbejde, så send os den kanal, du forsøger at erstatte.
