Brugerdefinerede plastprofiler: Designvejledning og fremstillingsproces

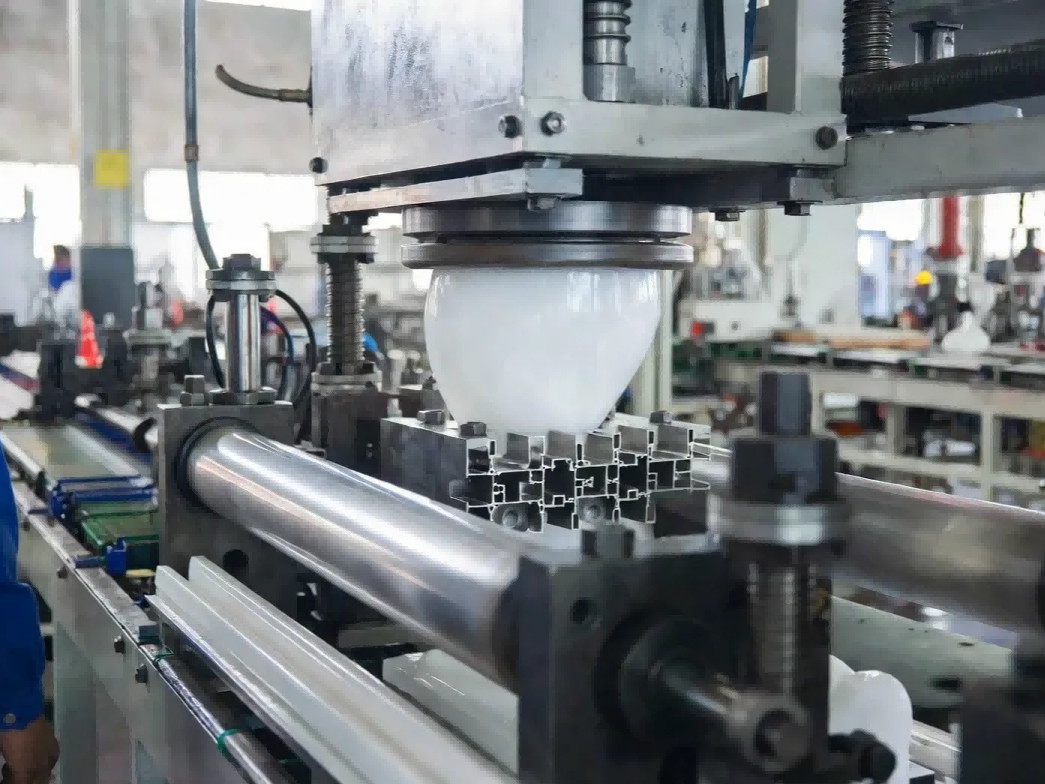

De fleste specialdesignede plastprofilprojekter, der ender med at fejle, fejler ikke i produktionen. De fejler i designgennemgangen, der aldrig skete. Hos Dachang har vi sporet dette mønster på tværs af 20+ år og mere end 3.000 profiludviklingsprojekter, der betjener belysnings-, møbler-, biltrimnings- og byggematerialeapplikationer: Omkostningerne ved omarbejdning af en ekstruderingsmatrice, efter at værktøjet er skåret, løber typisk 40-60 % af de oprindelige matriceomkostninger, og tidslinjepåvirkningsblandingerne derfra.



Dette er ikke en primer om, hvad ekstrudering er. Hvis du læser dette, kender du sikkert allerede det grundlæggende. Hvad du måske ikke ved er, hvor projekter faktisk går galt mellem CAD-filen og produktionsgulvet, og hvordan du strukturerer dit leverandørforhold for at fange problemer, før de koster rigtige penge.

Vægtykkelsesensartethed bestemmer mere, end du tror

En tilpasset plastekstruderingsprofil med inkonsekvent vægtykkelse vil vride, bøje eller vride.Men her er, hvad de fleste designguider springer over: det er kun den åbenlyse fejltilstand. De mindre indlysende afhænger helt af, hvad du bygger.

Istive PVC vinduesprofiler, kan en vægvariation på 0,3 mm være acceptabel for strukturel ydeevne, men fuldstændig uacceptabel for co-bindingsstyrke ved ekstrudering. Vi arbejdede sammen med en europæisk leverandør af fenestration i 2019, hvis pakningskanalprofiler så perfekte dimensionsmæssigt ud, men fejlede felttestning. Den tyndere vægsektion afkølede hurtigere, hvilket skabte intern stress, der frigjorde over seks måneders termisk cykling. Delen bestod indgående QC. Det knækkede i marken. Grundårsagen tog tre uger at isolere, fordi ingen så på differentielle afkølingshastigheder som en fejlmekanisme.

For profiler beregnet til sekundære operationer som fræsning, boring eller stansning skaber ujævne vægge et andet problem: inkonsistente skærekræfter. På en nylig kørsel afkabelstyringskanalerfor en nordamerikansk elektrisk OEM kørte vores QC-team et tværsnitsmålingssweep på tyve prøver fra samme batch, efter at kundens fabrikationsteam havde markeret stigende afvisningsfrekvenser. Borekasseringer var gået fra 2 % til 8 % uden nogen åbenbar årsag. Fejningen sporede variationen til et slidt matriceland, der producerede 0,4 mm vægtykkelsesdrift henover profilbredden.

Arbejdsreglen, vi anvender på vores 45 ekstruderingslinjer: Hold vægvariation inden for ±10% af den nominelle tykkelse, og hvis du skal have tykkere sektioner, tilspidses overgangen over en afstand på mindst 3x tykkelsesændringen. Dette kommer fra interne prøvedata på tværs af PVC-, ABS- og PC-materialer. Det er ikke offentliggjort i SPE-retningslinjer, hvorfor de fleste anmodninger ikke angiver det.

Hjørneradier: Stressproblemet, der ikke viser sig, før feltfejl

Branchevejledning fra SPE og de fleste formdesignreferencer siger, at indvendige radier skal være mindst 0,25x vægtykkelse og udvendige radier mindst 1,5x vægtykkelse. Det er korrekt for de fleste stive termoplaster, men det er ufuldstændigt for materialer med hakfølsomhed.

Det, der betyder mere end den absolutte radius, er forholdet mellem indvendig og udvendig radius i samme hjørne. Når dette forhold afviger væsentligt fra 1:1, bliver materialestrømmen gennem matricen ubalanceret, og du får lokaliseret tæthedsvariation i hjørnezonen. Profilen måler fint. Det passerer din indkommende QC. Den svigter i marken under stødbelastning, fordi hjørnet ikke blev dannet med ensartet tæthed.

PC (polycarbonat) er særligt sårbar på grund af dens notch-følsomhed, en egenskab, der ikke vises fremtrædende i standardmaterialedataark, men bliver meget reel under påvirkning. Vi erstattedePC-profiler i en applikation til interiørbeklædning til bilerfor en europæisk Tier 2-leverandør, der fejlede under belastning af dør-. Rettelsen var ikke at ændre materialer. Det var stigende indvendige radier fra 0,3 mm til 0,8 mm på den samme profilgeometri, hvilket løste problemet med hjørnebrud. Vi endte med at levere udskiftningsprofilerne i samme pc-materiale. Alene geometriændringen eliminerede feltfejlene.

Hule sektioner og køleproblemet, ingen advarer dig om

Hule tilpassede plastikprofiler som rør, vinduesrammer med flere-kammer og kabelkanaler kræver vakuumdimensionering for at bevare indvendige dimensioner. Vakuumet holder det stadig-bløde ekstrudat mod kalibreringsværktøj, mens det størkner. Standardproces, men fejltilstanden er ikke indlysende.



Indvendige overflader afkøles langsommere end udvendige overflader. Differentiel krympning skaber restspænding. For de fleste applikationer er dette ubetydeligt. For profiler, der er udsat for termisk cykling, frigives den resterende spænding over tid som dimensionskrybning.



Det ser vi oftest iLED lys diffusorhuse. En profil, der måler inden for specifikation ved stuetemperatur, skifter over de første 500 termiske cyklusser, når armaturet opvarmes og afkøles i daglig drift. På det tidspunkt, du ser feltfejl, har du afsendt måneders produktion, og årsagen er ikke-oplagt. For en asiatisk belysnings-OEM, vi arbejder med, kører vi nu en 72-timers accelereret termisk cyklustest på alle nye flerkammerprofildesign, før vi godkender produktionsværktøj. Testen tilføjer tre dage til udviklingen, men har forhindret to produkttilbagekaldelser inden for de seneste atten måneder.

Die Swell: Hvorfor din produktionshastighed påvirker dine deldimensioner

Når smeltet polymer kommer ud af en ekstruderingsmatrice, udvider den sig. Typisk 10-50 % afhængig af materiale, smeltetemperatur og forskydningshastighed. Dette svulmefænomen betyder, at dyseåbningen altid er mindre end den endelige profildimension, og erfarne værktøjsingeniører tager højde for dette under matricedesignet.

Komplikationen: svulme på matricen varierer med produktionshastigheden. Kør linen hurtigere og svulsten øges. Kør det langsommere og svulmen aftager. Dette skaber en kobling mellem dine dimensionstolerancer og din produktionsøkonomi, som sjældent bliver diskuteret i leverandørforhandlinger.

For profiler, hvor du har specificeret snævre tolerancer (±0,1 mm på kritiske dimensioner), kan produktionsteamet blive tvunget til at køre linjen 20-30 % langsommere for at forblive i specifikationen. Denne omkostningsstigning bliver indbygget i din stykpris, men ingen forklarer hvorfor. I mellemtiden kører profiler med ±0,25 mm tolerancer med fuld hastighed og kan koste 15-25 % mindre pr. meter, ikke fordi materialet er billigere, men fordi produktionseffektiviteten er højere.

Når vi citerer brugerdefinerede stive PVC-profiler i forhold til brugerdefinerede TPE-profiler med lignende geometri, er prisforskellen ikke kun materialeomkostninger. TPE udviser væsentligt højere dyseudsving og kræver mere omhyggelig linjehastighedsstyring. Materialet kan koste 40 % mere pr. kilogram, men den samlede stykprisforskel kan nå op på 60-70 % på grund af produktionshastighedspåvirkninger. Derfor spørger vi altid om funktionelle tolerancekrav inden tilbud. Svaret ændrer økonomien markant.

Smeltebrud: Aflæsning af overfladedefekter som processignaler

Smeltebrud viser sig som overfladeruhed, fra subtil uklarhed til alvorlig forvrængning, og det signalerer, at din ekstruderingslinje kører ved eller nær dens grænse for forskydningshastighed.Den specifikke type fortæller dig, hvor i processen problemet stammer fra, hvilket afgør, om det kan løses ved at justere parametre eller kræver redesign af formen.

Der findes fem forskellige typer: hajskind stammer fra matriceudgangen som fine kamme vinkelret på ekstruderingsretningen; bambus (stick-slip) skaber skiftevis glatte og ru bånd fra trykcykling; bølget og groft smeltebrud indikerer mere alvorlig ustabilitet. Forskellene har betydning for fejlfinding. (ScienceDirect)

For indkøbsteams er det praktiske spørgsmål inspektionsspecifikation. Når du køber ekstruderede profiler til optiske applikationer som lysdiffusorer, linsedæksler eller skærmrammer, kan hajskind, der er usynligt for det blotte øje, sprede lys og ødelægge den optiske ydeevne. Standard visuel inspektion vil ikke fange det. Hvis optisk klarhed er vigtig, specificer inspektion under kontrollerede lysvinkler eller kræve glansmåling som en del af indgående QC.

Metallocene LLDPE er særligt udsat for smeltebrud, fordi det opretholder højere viskositet ved forhøjede forskydningshastigheder. Hvis dine materialespecifikationer kræver metallocen-katalyseret polyethylen for dets slagegenskaber, skal leverandøren muligvis køre linjen langsommere eller tilføje proceshjælpemidler, hvilket påvirker både omkostninger og leveringstid. Værd at diskutere før citatet er endeligt, ikke efter.

Tolerancer: Hvad du faktisk har brug for versus hvad du betaler for

Brugerdefinerede plastprofiltolerancer følger industrikonventioner. Stive materialer typisk ±0,10 mm til ±0,25 mm afhængigt af dimensionsstørrelse og profilkompleksitet, fleksible materialer ±0,4 mm eller bredere på grund af højere krympningshastigheder og procesfølsomhed.

At stramme en tolerance ud over standarden øger omkostningerne ved en ikke-lineær hastighed.At gå fra ±0,25 mm til ±0,15 mm kan tilføje 10 % til stykprisen. At gå fra ±0,15 mm til ±0,10 mm kan tilføje yderligere 25 %. At gå til ±0,05 mm kan kræve sekundære bearbejdningsoperationer og tilføje 50-100%. De nøjagtige tal afhænger af profilgeometri og materiale, men kurveformen er konsistent på tværs af vores produktionsdata.

Spørgsmålet, som de fleste RFQ'er undlader at besvare: hvilke dimensioner skal egentlig være tætte? Normalt er det 2-4 dimensioner pr. profil, der påvirker pasform eller funktion. Resten kan flyde til standardtolerance uden at påvirke din samling. Tegninger med hver dimension holdt til ±0,1 mm ser præcise ud, men koster mere og tager længere tid, ikke fordi arbejdet er hårdere, men fordi procesvinduet indsnævres og afvisningsraterne stiger.

Dimensionel stabling fanger indkøbsteams ude af vagt. Når fem dele samles sammen, hver med ±0,15 mm tolerancer, kan stakken-op være ±0,75 mm på montageniveauet. Hvis det ikke er acceptabelt, strammer du enten de enkelte deltolerancer (dyrt) eller omdesigner samlingen, så den er tolerant over for variation (normalt bedre).

Materialevalg: Standardproblemet



De fleste indkøb af tilpassede termoplastiske profiler følger et mønster: Ingeniøren specificerer det samme materiale, der blev brugt på det sidste projekt. Dette fører til over-specifikation (betaling for egenskaber, du ikke har brug for) eller under-specifikation (feltfejl, der sporer tilbage til materialegrænser).



PVC er fortsat arbejdshesten til bygge- og konstruktionsprofiler. Omkostnings-effektiv, iboende flammehæmmende, UV-stabiliserbar. Men stift PVC bliver skørt under -10 grader og blødgør over 60 grader. Hvis din profil ser ekstreme temperaturer uden for det vindue, er PVC forkert, uanset hvor godt det fungerede på dit tidligere projekt.



ABS giver bedre slagfasthed og dimensionsstabilitet, men UV-modstanden er dårlig. Udendørs ABS-profiler kræver UV-stabilisatorpakker eller beskyttende belægninger, som begge tilføjer omkostninger og procestrin.



Til medicinske-brugerdefinerede plastekstruderingsprofilapplikationer har PEEK høje priser ($50-80/kg mod $1-2/kg for rå-PVC fra begyndelsen af ​​2025), men tilbyder biokompatibilitet, steriliseringsresistens og radiolucens, som ingen anden termoplast matcher. Materialeomkostningerne virker uhyrlige, indtil du medregner de lovgivningsmæssige konsekvenser af at vælge forkert.



Co-ekstrudering gør det muligt at kombinere materialertypisk et stift substrat med en fleksibel tætningsoverflade, i en enkelt passage. Dobbelt-durometer tilpasset profildesign eliminerer sekundær samling og skaber produkter umulige med enkelt-materialeekstrudering. Men materialerne skal være termisk kompatible; smeltetemperaturforskelle større end ca. 40 grader skaber bindingsproblemer. Dette er en grov retningslinje, der varierer efter specifik materialekombination. Bekræft altid kompatibiliteten med din leverandørs ingeniørteam, før du færdiggør dobbelte-materialedesign.

Leverandørsamarbejde: Hvad der faktisk forudsiger projektets succes

Forskellen mellem projekter, der lanceres til tiden, og projekter, der går glip af deadlines, spores normalt til, hvordan designet-til-fremstillingssamtalen skete i starten.

En designgennemgang før værktøj skal dække: vægtykkelsesanalyse for flowbalance, gennemgang af hjørnegeometri, tolerancefordeling mellem kritiske og ikke-kritiske dimensioner, materialevalgsverifikation i forhold til applikationskrav, sekundære operationer og deres tolerancer og termisk/miljømæssig eksponering under brug.

Hvis din leverandør ikke stiller disse spørgsmål på forhånd, er det et rødt flag.De antager enten svar (risikofyldt) eller planlægger at finde ud af det i løbet af forsøgene (dyrt). Uanset hvad, absorberer du omkostninger og tidslinjerisiko, som burde have været styret under designet. Leverandører, der citerer uden at stille detaljerede ansøgningsspørgsmål, konkurrerer på pris, ikke kapacitet, og prisfordelen forsvinder, når den første stempelrevision er nødvendig.

Prototypetidspunkt betyder noget. 3D-trykte prototyper hjælper med at bekræfte pasform og form, men forudsiger ikke produktions-repræsentative materialeegenskaber. Prototypemængder fra faktisk ekstruderingsværktøj, selv korte serier fra blødt værktøj, giver dig dele, der opfører sig som produktionsdele. Hvis din applikation involverer snappasninger, levende hængsler eller tætningsflader, er det kun ekstruderingsprototyper, der giver pålidelig feedback.

Leveringstider er ændret: Planlæg i overensstemmelse hermed

Kapacitetsbegrænsningerne skærpes på tværs af ekstruderingsindustrien. Værktøjsgennemløbstider, der var 4-6 uger i 2020, er strakt til 8-12 uger for specialfremstillede matricer i 2024-2025, drevet dels af forlængede leveringstider fra støbestålleverandører og dels af øget efterspørgsel efter præcisionsværktøj.

Hvis dit produkts tidslinje antager 2019-æraens gennemløbstider, skal du omkalibrere. Produktionspladser tildeles længere på forhånd. Vi reserverer i øjeblikket 10-12 uger til komplekse multi-kavitets-matricer på vores præcisionsværktøjslinjer.

For projekter med strammere deadlines er der ofte plads til at komprimere tidsplanen ved at slække på ikke-kritiske tolerancer. Omkring 60 % af de indkommende anmodninger, vi gennemgår, har mindst én dimension, der holdes strammere, end applikationen faktisk kræver. Hvis du arbejder hen imod en lancering af 3. kvartal, kan vi gennemgå dine tegninger under tilbudsprocessen og markere, hvilke specifikationer der kunne lempes uden at påvirke samlingen. Alene den samtale har skåret 2-3 uger af værktøjsplaner for flere projekter i år.

Hvad skal man gøre næste

Hvis du er på designstadiet og ønsker at undgå de 40-60 % omkostninger til ombearbejdning af matrice, som vi nævnte i starten, er her den praktiske vej:

Anmod om en designgennemgang, før værktøjet starter.Hos Dachang er dette en standard del af vores tilbudsproces for nye profiler. Vi gennemgår dine tegninger i forhold til fremstillingskriterier og markerer potentielle problemer, før nogen skærer i metal. Denne samtale tager typisk 30-45 minutter og har forhindret flere projektforsinkelser end nogen anden enkelt praksis.

For projekter, der allerede er under udviklinghvor du ser dimensionsproblemer, overfladedefekter eller feltfejl, kan en produktionsrevision isolere grundlæggende årsager hurtigere end prøve-og-fejlparameterjustering. Vi tilbyder dette som en service til eksisterende profiler, uanset om vi har fremstillet det originale værktøj eller ej.

Kontakt vores ingeniørteam hos Dachang Plastic for at planlægge en designgennemgang eller diskutere dine specifikke profilkrav. Aktuel gennemløbstid for nye værktøjsprojekter: ca. 8-10 uger fra designgodkendelse til første produktionsprøver.

FAQ

Hvor lang tid tager tilpasset plastprofilværktøj?

3-4 uger for simple enkelt-kavitetsmatricer; 6-10 uger til komplekse multi-kavitets- eller co-ekstruderingsmatricer. Den variabel, der mest påvirker tidslinjen, er design iteration. At få designet låst, før værktøjet starter, er den bedste tidsplansforsikring. Se sektionerne med vægtykkelse og hjørnegeometri ovenfor for specifikke designkriterier, der reducerer risikoen for iteration.

Hvilke minimumsordremængder gælder?

MOQ'er varierer efter profilkompleksitet og materiale. Generelt område: 500-1000 meter til simple profiler, 3000-5000 meter til komplekse co-ekstruderede profiler, der kræver udvidet opsætning og procesoptimering. Vi kan drøfte specifikke krav til dit projekt.

Hvilke certificeringer skal jeg kigge efter?

ISO 9001 er baseline. Derudover afhænger det af anvendelsen: RoHS og REACH for elektronik og EU-destinerede produkter, UL94 flammeklassificeringer for elektriske indkapslinger, FDA-overholdelse for fødevarekontakt, ISO 13485 for medicinsk udstyr. Spørg potentielle leverandører, hvilke certificeringer de har og verificere. Certificeringskrav uden dokumentation er et rødt flag.
